盲埋孔PCB

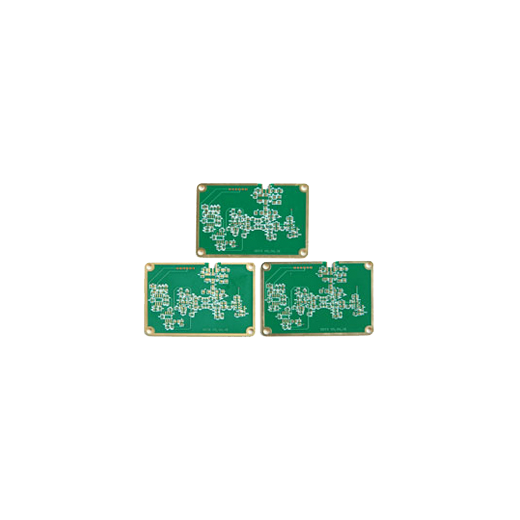

4層盲埋通孔PCB板

盲孔從外層開始，但在內層終止。埋藏的通孔僅存在于內層之間，不在外層開始或終止。盲通孔和埋通孔有助于保護PCB不動，允許在其上方或下方設計功能和線路，而無需進行連接。如今，許多小間距BGA和倒裝芯片元件封裝圖都不允許在BGA焊盤之間運行軌跡。盲孔和埋孔僅連接該區域內需要連接的層。

發送查詢 >

基本情況
層	4層
母材	FR4
板厚度	1.6mm
銅重量	1Oz
表面光潔度	Immersion Gold
應用程序	Telecommunication
證書	UL, ISO9001, RoHS

附加信息
品牌	祥達豐
產源	中國、江西
包裝	內氣泡袋+標準紙箱
付款條件	T/T
運輸方式	海洋、陸地、飛機
-	-
-	-

應用程序

盲通孔和埋通孔有助于保護PCB不動，允許在其上方或下方設計功能和線路，而無需進行連接。如今，許多小間距BGA和倒裝芯片元件封裝圖都不允許在BGA焊盤之間運行軌跡。盲孔和埋孔僅連接該區域內需要連接的層。

PCB能力和服務

1
單面、雙面和多層印刷電路板。FPC。柔性剛性印刷電路板，價格有競爭力，質量好，服務優良
2
CEM-1、FR-4、FR-4高熱重、鋁基材料、聚酰亞胺、羅杰斯、塔康等
3
HAL、HASL、浸金、浸銀、鍍金、鎳、銀、金指、OSP表面處理
4
數量范圍從樣品到批量訂單100%電子測試

我們的優勢

認證

ISO 9001 和 UL 證書
技術

從設計到制造的全面技術支持
創新

持續投資支持的高科技
專業

10年以上印刷電路板生產經驗
團隊

具有5年以上工作經驗的專業海外銷售團隊
服務

售后服務很好

我們需要什么？

gerber文件/pcb文件

印刷電路板規格：基材；板厚；銅厚；焊罩和絲網顏色；表面處理

數量和時間要求
運費和付款

由DHL、UPS、FedEx、TNT使用客戶帳戶。

我們建議您使用我們的DHL、UPS、聯邦快遞、TNT發送。

通過郵政特快專遞（通常是俄羅斯客戶），價格很高。

根據客戶要求，海運大量貨物。

由客戶的運輸公司提供。

通過PayPal、T/T、西部聯盟等。
印刷電路板生產時間

1-2層：樣品：2-3天/批量生產：7-8天

多層：樣品：5-6天/批量生產：8-10天

特殊板：2周/批量生產：2周
